石材背栓

介绍

后切式背栓干挂系统能有效的固定各种幕墙板材，隐藏的“内部楔形切”方法适用于各种建筑内部及外部装饰，由不锈钢背栓、铝合金连接件、金属龙骨组成的系统，着社会经济的发展，人们生活品质的提高，对居住环境的品质提出了更高的要求，促进了幕墙装饰业的发展。随着石材、陶瓷板、陶土板的幕墙上的广泛使用，对幕墙性能、施工工艺提出了更高的要求。

能提供大承载并保证板材不受背栓挤压产生内应力，适用于8mm-30mm的各种板材。

旋进式背栓

将背栓套塞入拓好的孔内，使用匹配的螺杆紧固到合适的位置。达立后切式技术由钻具和挂件系统组成，该技术的出现为幕墙设计拓宽了视野。

1、可与支撑结构系统连接。

2、可与框架式结构系统连接。

3、可用于叉形背栓和植入式背栓进行直接安装

背栓孔检测

在拓孔成形后，为保证钻孔的深度和拓孔的大小，对孔使用测量器进行检测，从而保证背栓孔的连续性和性。测孔器是用来检测孔的，孔的各主要尺寸都能检测,每个型号的达立背栓都有相匹配的测孔器和塞尺。

步骤

1.把测孔器的底部放入孔内。

2.将塞杆插到底部。

3.如果塞杆能完全推到底部说明成孔合格。

4.拔出塞杆。

5.把塞尺塞到板材和测孔器底部之间。

6.如果这时塞杆不能被推到底部说明成孔合格。

7.如有需要，检测孔深。

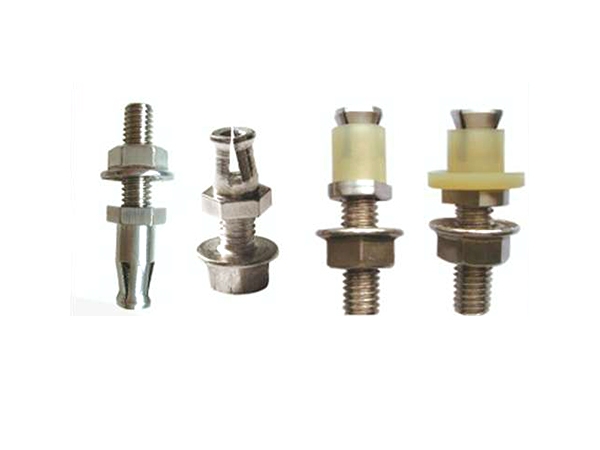

背栓

背栓采用不锈钢钢材料生产，不同板材厚度、规格均有对应的锚栓相配套。

背栓锚固系统能有效固定大理石、花岗岩、微晶石、陶瓷板、水晶玻璃及各类人造纤维板等，适用板材厚度8-40mm。

D1=钻孔直径

D2=拓孔直径

H = 板材厚度

Hs =背栓尺寸

Xa =外六角厚度

M6钻孔控制图 M8钻孔控制图 Xz =挂件厚度

钻孔尺寸要求

选择背栓规格

◆设计所需抗拉、抗剪强度。

◆测量石材的厚度。

◆按照石材厚度1/2处，设计抗拉强度选择锚栓。

◆测量背栓的长度、包括背栓的头部和板材的厚度。

◆确定螺栓所需长度。

达立背栓设计承载力值

锚固系统安装

此安装一般由背栓套和螺栓，两部分构成。将背栓插入已钻成型的钻孔中，背栓套头部用扳手夹住固定，螺栓插入锚栓套中并拧紧至背栓套底。背栓套将膨胀到其设定的大小从而使其固定在已成钻孔内。

安装后，背栓套将固定在其位置内不受石材压力。如果安装正确，那么背栓套应该可以被一定的力旋转。要达到理想的安装效果，需要使用配套的零件：可调节挂件、可调节螺栓。背栓套和螺栓是安装所的。

挂件安装方法

背栓套和螺杆长度与要求的孔深以及选择的挂件要统一，只有统一配套才能快速，简捷，的安装。

放上背栓套，把螺杆插入背栓套并拧紧至底部。

放上挂件，使螺杆的紧固装置卡紧挂件使之固定。

拧上并拧紧法兰螺母。

铝合金挂件

达立挂件采用铝合金材料，表面经氧化处理。目前有H型、耳型、C型几种挂件，使连接件直接卡在背栓上，连接件安装与锚固一次完成。同时连接件与主龙骨之间距离可以调节，即可提高施工速度，又可实现模块化安装，更便于更换和保养维护。

H型

由铝合金主体、两片尼龙条(胶条)、两个调节螺丝组成，通常用于薄石材及陶瓷板的干挂。

耳型

由铝合金主体、三片尼龙条(胶条)、调节螺丝组成，适用各种厚度石材及陶瓷板的干挂。

C型

由两片铝合金主体、调节螺丝组成，适用各种厚度石材及陶瓷板的干挂。

C1型 C2型 C3型

Daring-A型拓孔机特点

u 结构设计合理、体积小重量轻、操作快捷轻便。

u 采用220V、耗电小、节能，使用方便。

u 电机采用双绝缘设计、、性能稳定。

u 适应大小批量幕墙后切式背栓拓孔的需要。

u 根据客户幕墙设计要求，适用两种规格以上后切式背栓拓孔。

Daring-A型便携式拓孔机器

背栓干挂系统优点

1、板材之间独立安装、独立受力，避免侧面支撑方式产生的对面板的应力。提高幕墙在长期荷载作用下的使用寿命。

2、利用幕墙内外等压对流原理（板缝不打胶），提高结构防水渗透及保温节能功效，同时降低建设成本，减少幕墙长期维护费用。

3、安装后可调性强，部分或全部面板都可随意更换。

4、对于板材厚度的公差易于安装时调节。

5、广泛的材料适应性，适用于50多种材料，如天然石材，陶瓷板、陶土板、人造石、玻璃瓷砖等。

6、安装时背栓应力小，适用于薄8毫米板材。

7、背挂的施工方式使得面板免受污染。

8、可以让不同面板材料搭配使用,使建筑外立面更具立体效果,丰富了外立面的设计理念，给设计师提供了广阔的设计想象空间。

工作原理

后切式背栓干挂系统能有效的固定各种幕墙板材，隐藏的“内部楔形切”适用于各种建筑内部及外部装饰，由不锈钢背栓、铝合金连接件、金属龙骨组成完整的系统，能提供大承载并保证不受背栓挤压产生内应力，适用于8mm-30mm的各种板材
